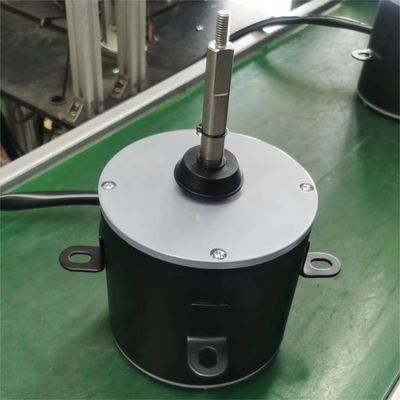

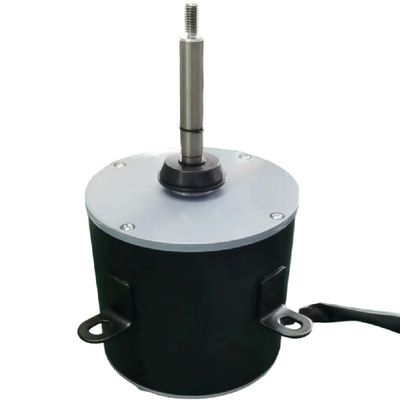

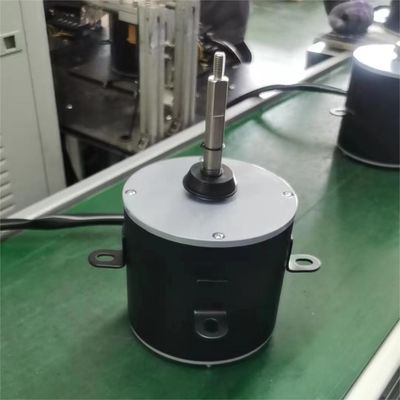

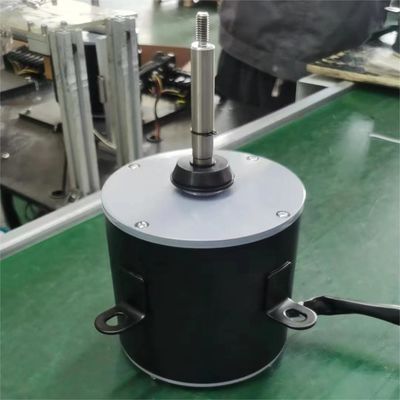

موتور فن کولر گازی تجاری تک فاز 208 ولت 60 هرتز 3 سرعت YDK140 1300 دور در دقیقه

موتور فن کولر گازی تجاری تک فاز 208 ولت 60 هرتز 3 سرعت YDK140 1300 دور در دقیقه

معرفی

Changzhou Hengsheng Electric Co., Ltd، واقع در شهر Changzhou، استان جیانگ سو، چندین سال است که در زمینه صادرات موتور فن تهویه مطبوع، درایور موتور، موتور BLDC و موتور PM تخصص دارد.ما پایگاه تولید خود و یک تیم تحقیق و توسعه قوی داریم.این یک موتور فن واحد مرکزی تهویه مطبوع با خازن تک فاز است.محدوده قدرت از 5-750 وات، سرعت 500-1500 RPM.

مشخصات

جزئیات سریع

قدرت خروجی: 1/4-1 اسب بخار

نوع: موتور فن کولر گازی

فرکانس: 50/60 هرتز

فاز: تک فاز / سه فاز

گواهینامه: CCC، CE، ROHS، UL، ISO9000.UL.CSA

ویژگی محافظت: کاملاً محصور شده است

ولتاژ: 115/120 ولت / 208-230 ولت

عایق: کلاس B/F

امکاناتموتور فن کولر گازی

• دوشاخه برگشت پذیر برای چرخش آسان

• عایق کلاس E/F/H

• نصب سریع

• انرژی کارآمد

• عملکرد بی صدا

• بلبرینگ

• دو ولتاژ 115/208-230 ولتاژ

• قطر: پوشش فولادی144mm

• اضافه بار خودکار

• دمای کارکرد -10-43 درجه

• قدرت: 150-250W

• فرکانس نامی: 50/60 هرتز

• تعداد قطب: 6/8 قطب

• اندازه شفت: 15mm

• سرعت: 825-1075rpm

• حفاظت حرارتی

• راندمان بالا، قابلیت اطمینان بالا، لرزش کم، سر و صدای کم

اطلاعات بیشتر موتور فن کولرگازی

پارامترهای اصلی عملکرد فن تهویه مطبوع

جریان فن، فشار، سرعت، قدرت، راندمان و عوامل دیگر پارامترهای اصلی برای اندازه گیری عملکرد فن های تهویه مطبوع هستند.

2.1 وضعیت استاندارد ورودی فن

شرایط استاندارد ورودی فن به شرایط گازی اشاره دارد که در آن فشار کل در ورودی فن یک اتمسفر استاندارد، دما 20 درجه سانتیگراد، رطوبت نسبی 50 درصد و چگالی هوا 1.2 کیلوگرم بر متر مکعب است.

2.2 جریان فن تهویه مطبوع

جریان فن معمولاً به صورت جریان حجمی بیان می شود که حجم گازی است که در واحد زمان از فن می گذرد.دبی فن معمولاً به دبی در ورودی فن اشاره دارد.از آنجایی که گاز دارای ویژگی های تراکم است، سرعت جریان حجمی خروجی با ورودی متفاوت است.اما فن تهویه مطبوع متعلق به فن کم فشار و متوسط ​​است که در بیشتر موارد می توان تراکم پذیری آن را نادیده گرفت.

2.3 تهویه مطبوع فشار فن

مفاهیم فشار کل، فشار استاتیک، فشار استاتیک کل فن، مقاومت داخلی و فشار باقیمانده خارجی اغلب در طراحی کولر گازی استفاده می شود.فشار کل فن تهویه مطبوع تفاوت بین فشار کل در قسمت خروجی فن و فشار کل در قسمت ورودی است.فشار دینامیکی فشاری است که توسط انرژی جنبشی گاز در قسمت خروجی فن نشان داده می شود.فشار استاتیک فشاری است که گاز به موازات جریان گاز بر سطح جسم وارد می کند.

2.4 دور موتور فن کولر گازی n

سرعت فن به سرعت چرخش پروانه فن، معمولاً به تعداد چرخش در دقیقه به عنوان یک واحد اشاره دارد.این r/min یا دور در دقیقه است

2.5 قدرت موتور فن کولر گازی N

گازی که توسط فن منتقل می شود و انرژی موثر حاصل از فن در واحد زمان، توان موثر فن نامیده می شود.قدرت شفت فن محور N، محور N = NMkw، که در آن n نشان دهنده کارایی فن است، محور N نیز به عنوان توان ورودی فن شناخته می شود.

2.6 موتور فن کولرگازی کارایی فن n

بازده داخلی فشار استاتیکی فن: n استاتیک = محور Nst/N = محور Pstx Q/1000/N.بازده کل فشار داخلی فن n کل داخلی = محور Nt/N = محور PtxQ1000/N است.راندمان داخلی و بازده داخلی فشار استاتیکی فن هر دو نشان دهنده روند جریان در فن هستند.راندمان فشار کل فن، شاخص اصلی طراحی آیرودینامیکی فن است.
