جزئیات محصول:
|
| نام محصول: | موتور AC BLDC | فرکانس: | 50/60 هرتز |
|---|---|---|---|
| دور در دقیقه: | 600-3000 | قدرت: | 380W-2200W |
| ولتاژ: | 110v-230v/380v | عایق: | کلاس B/F |
| IP: | IP20-44 | حفاظت: | قطع اتوماتیک حرارتی |
| برجسته کردن: | موتور الکتریکی براشلس dc 3 اسب بخار,موتور dc بدون براش با قدرت بالا 50 هرتز,موتور dc بدون براش با قدرت بالا 60 هرتز |
||

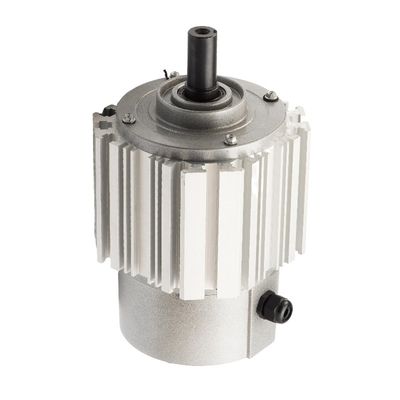

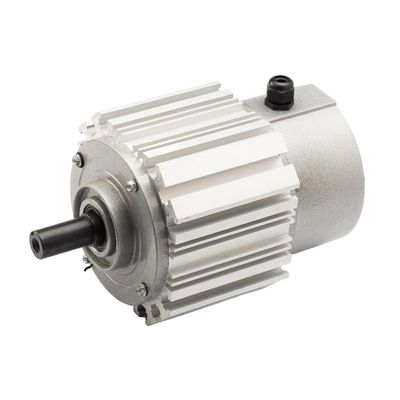

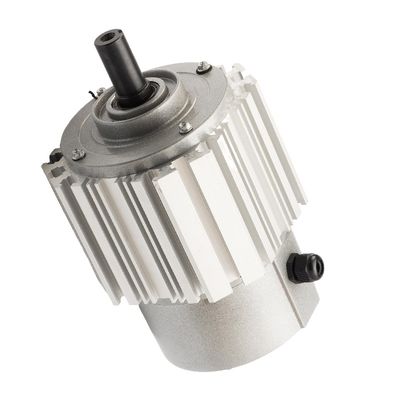

موتور BLDC با سرعت متغیر 3HP EC برای فن مزرعه
معرفی
این صفحه یک موتور فن EC/BLDC با قدرت بالا را نشان می‌دهد که در واحدهای فن دمنده یا تهویه مطبوع و کاربردهای مشابه استفاده می‌شود، که نیاز به راه‌اندازی دمنده‌های فن دارند.
تاکنون Hengsheng دارای مشخصات مختلفی از موتورهای AC BLDC و موتورهای القایی مختلف، موتور دنده ای، موتور PM با گیربکس است.محصولات ما به دلیل عمر کاری طولانی، عملکرد پایدار و میزان خرابی پایین، به خوبی مورد استقبال مشتریان قرار می گیرند.ما گواهینامه CCC، RoHS و ISO9001: 2008 را دریافت کرده ایم.
ویژگی های موتور BLDC
1. ولتاژ نامی: 200-240V 50Hz/60Hz
2. محدوده توان خروجی: 750W-2.2KW
3. سرعت 300-1000 قابل تنظیم
4. راننده ساختار پوسته آلومینیومی کاملاً بسته را اتخاذ می کند که دارای سطح حفاظتی بالایی است و ایمن و قابل اعتماد است.
5. راننده ساختار نصب مستقل را اتخاذ می کند که برای جداسازی و نگهداری پس از فروش مناسب است.
6. درایور با حالت کنترل سه سرعته، VSP10V، AC24V، PWM/PWF، RS485 یکپارچه شده است و عملکرد بازخورد سرعت اختیاری است.
7. استفاده از کنترل از راه دور مادون قرمز، سرعت ثابت قابل تنظیم، گشتاور ثابت، بار واحد فن کویل، بار واحد فن کویل کاست. چرخش در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت
8. با استفاده از ساختار و روش نصب مشابه برق تک فاز، جایگزینی و محبوبیت آن راحت تر است.
9. سرعت نامی 1070 RPM، توان خروجی نامی 750W، حداکثر گشتاور 6.5 نیوتن متر.
مشخصات
| مشخصات موتور 140 و 160 میلی متر | |||||||||||
| پ.ن | آ | ب | سی | D | E | اف | جی | اچ | ک | مشخصات | چرخش |
| 12411001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-220V-1.2KW-450rpm | CCW |
| 12511001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-380V-1.2KW-600rpm | CCW |
| 16911006 | 6 | φ24 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-380V-1.5KW-940rpm | CCW |
| 13411003 | 8 | φ24 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-220V-1.5KW-940rpm | CCW |
| 16311001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-380V-1.8KW-950rpm | CCW |
| 14711001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 84.7 | 102 | 325 | 160-380V-2KW-1400rpm | CCW |
| 16411001 | 8 | φ24 | M16 * P1.5 | 26 | 40 | 70 | 93 | 110 | 333 | 160-380V-2.2KW-950rpm | CCW |
| 12411003 | 8 | φ24 | M20 * P1.5 | 30 | 45 | 78 | 95 | 112 | 335 | 160-220V-1.1KW-600rpm | CW |
| 12411005 | 8 | φ24 | M20 * P1.6 | 30 | 45 | 78 | 95 | 112 | 335 | 160-110V-1.1KW-600rpm | CW |
| 12811003 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220V-0.375KW-730rpn | CCW |
| 13011001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380V-0.375KW-500rpn | CCW |
| 12811001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220V-0.55KW-560rpm | CCW |
| 12911001 | 6 | φ25.4 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380V-0.55KW-890rpm | CCW |
| 12911003 | 8 | φ24 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380V-0.55KW-940pm | CCW |
| 12811006 | 8 | φ24 | M12 * P1.75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220V-0.75KW-940rpm | CCW |
| 16911003 | 14 | φ15 | M10 * P1.5 | 21 | 30 | 53 | 71 | 88 | 304 | 140-380V-1.1KW-940pm | CCW |
| 16311001 | 14 | φ15 | M10 * P1.5 | 21 | 30 | 53 | 71 | 88 | 304 | 140-380V-0.75KW-940pm | CW |
اطلاعات بیشترموتور DC بدون جاروبک
موتور DC بدون جاروبک معمولاً قطب مغناطیسی روتور از آهنربای کاشی استفاده می کند، پس از طراحی مدار مغناطیسی، چگالی مغناطیسی شکاف هوا موج ذوزنقه ای را می توان به دست آورد، و سیم پیچ استاتور عمدتاً یک سیم پیچ عدد صحیح متمرکز را اتخاذ می کند، بنابراین EMF عقب القایی نیز ذوزنقه ای است. موج.کنترل موتور DC بدون جاروبک به بازخورد اطلاعات موقعیت نیاز دارد و باید یک سنسور موقعیت یا فناوری تخمین سنسور بدون موقعیت برای تشکیل یک سیستم تنظیم سرعت خودکار وجود داشته باشد.هنگام کنترل، جریان هر فاز نیز تا حد امکان به صورت موج مربعی کنترل می شود و ولتاژ خروجی اینورتر را می توان با توجه به روش PWM موتور DC برس خورده کنترل کرد.در اصل، موتور DC بدون جاروبک یک موتور سنکرون آهنربای دائمی است و تنظیم سرعت در واقع به دسته تنظیم سرعت متغیر ولتاژ و فرکانس متغیر تعلق دارد.تفاوت این دو را می توان تفاوت در مفاهیم طراحی ناشی از کنترل موج مربعی و موج سینوسی دانست.
